동 지수판은 어디에 사용하나?
동 지판은 폴리염화비닐지수판에 비해서 내구성, 수밀성, 지수 성능이
월등하게 우수한 소재이며, 수명이 반 영구적이어서 하수처리장, 댐,
수리시설개보수 현장에서 주로 많이 사용하는 자재이다.
형태는 지수판과 마찬가지로 앙카부분, 평판 부분의 차수 기능을
담당하는 부분, 중앙의 신축 역할을 하는 밸브 부분으로 구성되어 있다.
설계도면 확인 방법

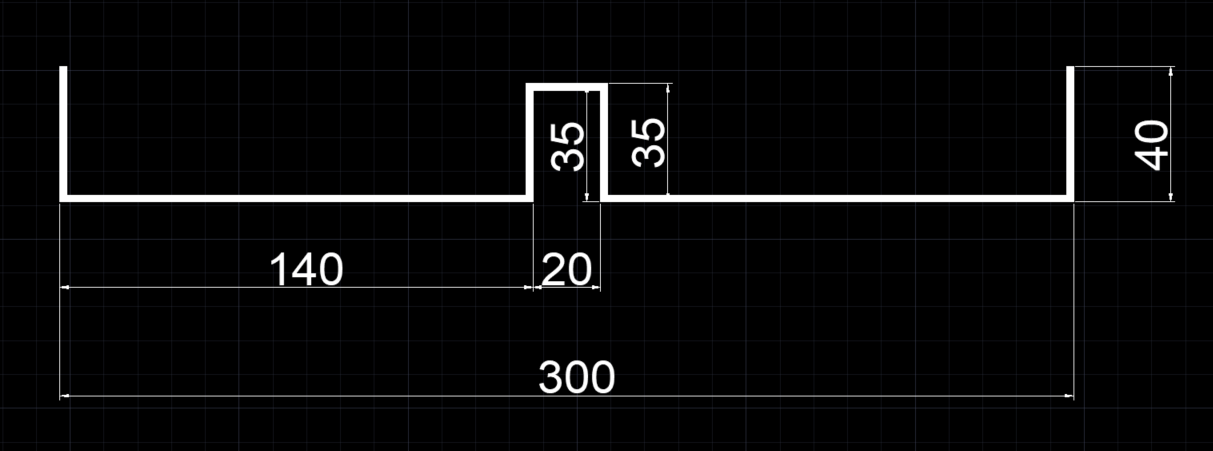

정상적인 동지수판 형태
시공이음용:
시공이음용 동지수판은 바닥콘크리트와 벽체 콘크리트 사이에
시공되기 때문에 중앙 밸브가 필요가 없다.
그래서 보통 300*2T 제품으로 설계가 되어있는 경우가 대부분이고,
형태는 앙카역할을 해주는 양 끝부분의 50mm 지점을 절곡하여
제작하는데 각도는 앞면으로135℃절곡, 반대쪽은 뒷면으로 135℃ 절곡하여
Z자 모양으로 제작한다.
이때 제품의 실제 폭은 200MM 가 되며 제품의 절반폭인 100mm는
바닥콘크리트에 묻히고, 나머지는 벽체 콘크리트에 100mm 매설된다.
신축이음용:
우선 도면 확인 전 알아야 할 것은 절곡 부분이 직각이던지
라운드이던지 상관은 없으나, 동지수판의 정상적인 형상은
양쪽 가장자리는 앙카 역할을 해주기 위해서 직각으로 꺽어서
수직으로 세워진 부분과 차수 역할을 하는 평판 부분은
수평으로 일자 형태여야 한다.
중앙 밸브 부분은 비철 금속 특성상 원형으로 제작이 되지 않기
때문에 엎어 놓은 ㄷ형태로 제작 해야하며, 콘크리트 신축 이음부가
20mm일 경우 ㄷ형태의 폭 치수도 20mm 간격을 유지 해야한다.
잘못된 도면 형태
중앙밸브 부분이 하늘을 바라보는 ㄷ자일 경우:
콘크리트 타설시 시멘트 및 기타 이물질이 유입되면 신축 역할을
할 수 없기 때문에 반드시 엎어놓은 ㄷ형태로 제작 되어야 한다.
ㄷ 자가 하늘을 바라보는 도면:
중앙밸브가 없고, 양쪽 앙카 부분만 있는 상태로 ㄷ자가 하늘을
바라보는 형태의 동지수판은 수축,이완시 동판이 찢어지거나
파손되어 누수가 발생할 수 있다.
차수기능 부분이 물결 모양인 경우:
폴리염화비닐 지수판의 돌기는 투수 경로를 늦추기 위한
형태로 제작된다.
동 지수판은 원판 자체가 수밀성이 좋아서 돌기가 없어도
차수성능이 뛰어나다.
간혹 이것을 응용하여 동지수판 수평부를 물결 형태로 설계하는
경우가 있는데 이는 절곡 작업도 어렵고 시공을 어렵게 하며,
부실 시공을 유도할 수 있는 문제점이 있다.
1. 금형을 제작하여 붕어빵을 만드는 것처럼 동판을 한번에 눌러서
제작하는것이 아니라면, 99%의 업체들은 사람이 수작업으로
절곡 부위를 체크하고, 2인 1조로 절곡 부위를 절곡기에 밀어 넣어
가공 작업을 하는데 2M 넘는 길이의 동판의 경우 양쪽의 절곡 부위의
편차가 발생하여 제품 형상이 모두 미세하게 달라진다는 것이다.
이럴 경우 동판과 동판을 용접할때 형상이 맞지 않아서 용접이
어려워 용접 불량의 위험이 있다.
2. 물결 모양은 콘크리트 타설시에도 문제가 되는데, 액션봉으로 아무리
에어빼기를 잘하더라도, 동판의 물결 모양 하단부의 공극에 있는
에어는 완전히 제거 할 수 없기 때문에 오히려 차수 성능을 떨어뜨리게 된다.
동 지수판의 용접 방향
제작된 동지수판은 보통 박스형 구조물에 사용되며, ㄷ자 또는 복개 구조물의
경우는 박스형태로 설치하게 된다.
이때 동지수판의 절곡된 형상을 보았을때 앙카 역할을 위해 수직으로 절곡한
부분과 엎어 놓은ㄷ자 형태의 신축 부분이 하늘을 향하도록 설치한다.
또한 구조물의 안쪽을 바라보도록 시공해야 한다.
이는 콘크리트 타설시 바닥면 아래 부분의 공극이 생기지 않도록 시공하여
차수 효과를 높일 수 있다.
동 지수판 제작 전 주의 사항
동 지수판은 전자에서 언급한 바와 같이 450*2T 라고 도면에 표기 되어
있다면 절곡후 실제 제품은 300MM가 된다.
중간 밸브 20mm를 제외하면 실제 가로 길이는 280mm가 되고,
한쪽의 콘크리트에 140mm가 매설된다.
이때 주의 할 사항은 철근 설치에 따른 콘크리트 피복 두께를 반드시 확인 해야한다.
만일 콘크리트 피복이 100mm 이고 철근에 막혀 140mm를 삽입하지
못한다면, 해당 동판은 설치할 수 없다.
철근 피복이 동판을 설치 할수 없는 경우라면 동판의 규격을
300*2t(절곡 후 제품 폭150~200mm)제작해야 설치가 가능해진다.
동판의 부식 성능
동판의 부식: ‘자체 보호막’의 형성
동판은 시간이 지나면 표면이 검게 변하거나 푸른빛(청록색)
산화피막이 형성된다.
이 피막은 금속 내부로 산소가 침투하는 것을 막아주는
천연 방어막 역할을 한다.
초기 부식은 발생하지만, 피막이 형성된 후에는 부식 진행 속도가
극도로 느려져서 동판을 반 영구적이라고 한다.
